Как установить и куда направить антенну для цифрового телевидения

Цифровой конвертор DVB

Установку конвертера DTV выполняют перед тем, как настроить телевизор «Самсунг» через антенну для аналогового приема. ТВ, не способные получить цифровые сигналы DVB, не будут без него принимать большинство каналов

Алгоритм настройки:

1. Предварительно нужно определить, может ли ТВ использовать цифровой конвертер. Если у ТВ есть HDTV или телевизор с надписью «SDTV» на передней панели, то он ему не нужен.
2. Выключают телевизор.
3. Отсоединяют антенну телевизора. Для этого отключают коаксиальный кабель антенны от задней панели телевизора и подключают к коробке цифрового преобразователя. Этот шаг также применяется, если используется внешняя антенна. Например, устройство, расположенное на крыше.
4. Как настроить телевизор через антенну? Во-первых, необходимо приобрести устройство, например, «уши кролика», прежде чем использовать цифровой конвертер. Размещают коробку цифрового конвертера рядом с ТВ. Передняя часть цифрового преобразователя, то есть лицевая сторона, должна быть направлена в том же направлении, что и телевизор.
5. Подсоединяют антенну к цифровому преобразователю с помощью коаксиального кабеля антенны к порту «IN» на задней панели блока цифрового преобразователя.
6. Подключают цифровой конвертер к телевизору.
7. Подключают один конец коаксиального кабеля к порту «OUT» на задней панели блока цифрового преобразователя, затем подключают другой конец кабеля к «IN».
8. Подключают кабели RCA красный, белый и желтый кабели к портам одинакового цвета на задней панели блока цифрового преобразователя.
9. Подключают цифровой преобразователь к сети и включают его.
10. Подключают телевизор.
11. Большинство цифровых конвертеров будут сканировать цифровые каналы при переключении на канал 3 или канал 4, если это не работает нужно обратиться к руководству цифрового конвертера, чтобы определить, какой канал нужно использовать.
12. Завершают настройку на экране.

Сортировка

После сканирования, можно воспользоваться редактором программ. Тем самым удалить не нужные, назначить новый порядковый номер для любимого телеканала на ТВ DEXP Smart.

1. Переходим в список, через меню.
2. Выбираем нужную программу поставив галочку напротив.
3. Далее цветными кнопками выбираем дальнейшие действия.
4. Красная кнопка всегда удаляет из списка настроенных телерадиоканалов.
5. Желтая кнопка перемещает на другую позицию в списке.
6. Зеленая кнопка дает возможность изменить название. Смысла менять названия нет.
7. Синяя пропускает.
8. Также иногда встречается кнопка которая блокирует от нежелательного просмотра ребенком взрослых каналов.

В различных телевизорах Дексп кнопки могут иметь другие действия. Поэтому смотрите какую функцию она выполняет, всё должно быть подписано.

Состояние цифрового телевидения в России

В некотором роде Россия отстала от других европейских стран. У них формат телевидения DVB T2 давным-давно стал общепринятым стандартам и много где аналоговое вещание вообще не ведётся. В России же на сегодняшний день переходный этап, когда все осознают необходимость отказа от аналогового телевидения, но инфраструктура цифрового ещё недостаточно развита. В целом в большинстве крупных городов вы без проблем словите цифру, ну а если вы живете в очень отдалённых регионах, придётся либо довольствоваться одним мультиплексом, либо просто потерпеть. К счастью, таких мест практически не осталось, сигнал покрывает по большому счёту все населённые пункты.

Теперь поговорим о наполнении пакетов каналов или, как их официально называют, мультиплексах. На сегодняшний день вещает 2 мультиплекса по 10 каналов каждый. В зоне покрытия цифрового эфирного телевидения DVB T2 гарантирован приём первого мультиплекса, тогда как 2-й доступен ещё не везде. Ведутся разговоры о запуске третьего пакета, но из-за дефицита частотных ресурсов и необходимости освобождения для него частот путём отключения аналогового вещания срок запуска пока что неизвестен.

Какие же каналы входят в каждый из пакетов? На начало мая 2017 года их состав следующий:

Мультиплекс-1	Мультиплекс-2
Первый	Рен ТВ
Россия-1	Спас
Матч ТВ	СТС
НТВ	Домашний
5-й канал	ТВ-3
Культура	Пятница!
Россия-24	Звезда
Карусель	Мир
ОТР	ТНТ
ТВЦ	Муз-ТВ

Учтите, что наполнение мультиплексов не является постоянным и время от времени меняется. За последние несколько лет это происходило уже несколько раз. В любом случае набор довольно разнообразен и представлены каналы на любой вкус и для любой аудитории.

Советы и рекомендации

Необходимо понимать: от того, как установить и повернуть антенну, будет зависеть качество изображения на телевизоре. Поэтому стоит воспользоваться рекомендациями опытных пользователей,

которые помогут настроить антенны на ТВ LG , Самсунг, Сони и других моделях:

• При покупке антенны учитывайте ее тип: однонаправленная или всенаправленная. От этого будет зависеть место ее расположения.
• Стоит учесть, где расположена ближайшая радиостанция и какое расстояние от нее до вашего дома. Эти данные помогут вам выбрать лучший вариант.
• Продвинутые пользователи не рекомендуют покупать антенны со встроенным усилителем. Поскольку эти усилители никак не способны улучшить качество приема.
• Чтобы добиться максимально качественного и уверенного приема, рассмотрите уличные антенны. Комнатные модели не способны обеспечивать хороший прием.
• Для владельцев частных домов и дач необходимо поднять антенну. Это значит, что потребуется мачта и коаксиальный кабель достаточной длины.
• Если антенна изначально настроена некорректно, лучше обратиться к профессиональному мастеру, который знает, как направить антенну на вышку цифрового ТВ и выполнить необходимые настройки.

Если и подключиться к ТВ, можно смотреть телевизор в высшем качестве. ТВ-оборудование сможет четко показывать любые телевизионные программы.

Шаг второй: выбор места установки антенны

Тем, кто выбрал телевидение МТС ТВ, повезло больше, чем, к примеру, клиентам Триколор ТВ. В МТС позаботились о том, как помочь вам установить спутниковую антенну самостоятельно.

Так, вы можете:

1. Зайти на сайт МТС, ввести в поле поиска на карте свой адрес, и сайт автоматически покажет вам зеленой линией, в какую сторону должна быть направлена антенна от вашего подъезда. Можно вручную перемещать маячок по дому, чтобы «прикинуть» место, куда устанавливать антенну именно на вашем балконе или окне. Кроме того, МТС автоматически рассчитает угол поворота конвертера антенны, а также угол наклона тарелки и ее поворота по отношению к северу. Вы можете воспользоваться приложением компаса на телефоне, чтобы с учетом этих данных определить, где должна стоять и куда должна быть направлена антенна.
2. Кроме того, МТС предлагает воспользоваться бесплатным приложением SatFinder. Оно доступно для Android и iOS, и позволяет в реальном времени «прикинуть» направление от разных точек в вашей квартире до спутника при помощи GPS. МТС ТВ вещает через спутник ABS 2 — его нужно выбрать в списке, нажав на значок с лупой для поиска, после чего встать со смартфоном в интересующей вас точке. Красная линия на карте покажет, куда от вашего дома должна быть направлена антенна. Скачать SatFinder Скачать SatFinder
3. Посмотрите из окна или с балкона в ту сторону, которую вам укажут карта МТС и SatFinder. Для большинства россиян это будет юго-восток. Между местом установки антенны и небом не должно быть видимых преград — других домов, деревьев, столбов электропередач. Они будут задерживать сигнал.
4. Выберите место установки с таким расчетом, чтобы антенна смотрела в нужную сторону, и при этом прямо в небо.

Ручная настройка

Поиск вручную выполняется, исходя от типа принимаемого телевидения.

Эфирные каналы

Поймайте вручную эфирные каналы, следуя инструкции:

1. Возьмите пульт, нажмите «».
2. Далее «Каналы» — «Ручной поиск».
3. Введите в параметрах нужную вам частоту и порядковый номер телеканала. Для любой из областей эти параметры разные. Данные своего региона найдите на специальной карте покрытия, например, этой — Карта покрытия цифрового ТВ
4. Задавая найденные параметры, используйте кнопки «Вправо-влево».
5. Включите на пульте «Старт». Через несколько минут в вашем распоряжении окажутся каналы, которые доступны в вашем регионе.

Пользоваться картами покрытия просто. Достаточно ввести в поиске название своей области, или найти его на карте, используя колёсико мыши. Далее нужно нажать на рисунок телевизионной станции, изображённый на точке региона. Там будут написаны чистоты и номера искомых каналов.

Также вы можете ознакомиться с видеоинструкцией по ручной настройке каналов на ТВ DEXP:

Чтобы найти кабельный эфир, нужно совершить следующие действия:

Спутниковые каналы

Настраивать спутниковое телевидение вручную немного сложнее, чем эфирное или кабельное. Но задача вполне выполнима, если действовать так:

1. Выполните подключение антенны спутника.
2. Зайдите в настройки, используя клавишу «» на пульте. Далее нажмите «Каналы», а после — «Ручной поиск». Не выходя из настроек, смените источник приёма сигнала на «Спутник».
3. Введите параметры, предоставленные провайдером, такие как характеристики LNB, режима DiSeqC, верхнего и нижнего генерируемых LNB.
4. Включите ручную настройку. Чтобы это сделать, используя «Вверх-вниз», введите номер нужной вам частоты.
5. Поиск продлится около 15-20 минут, поскольку спутниковых каналов намного больше, нежели в других типах телевидения.

Выполняя пункт №3 вышеприведённой инструкции, вводите данные очень внимательно, чтобы избежать ошибок, из-за которых придётся вводить всё заново.

Какая антенна нужна для цифрового ТВ?

Поскольку в нашей стране «цифра» введена не так давно, у людей много сомнений по поводу того, какой антенной лучше пользоваться. Поэтому разберем несколько вариантов. А вы решайте, что вам именно нужно. Возможно подойдет та, что уже есть, или ее можно будет усовершенствовать.

Современные антенны делят в связи со следующими характеристиками:

• где установлена;
• как принимает сигнал;
• каков диапазон принимаемых частот.

Антенны по типу установки

Комнатная антенна

Это рамка с усилителем, но иногда бывает и без него

Важно, чтобы ретранслятор находился в зоне прямой видимости, или качество изображения снижается. К сожалению, по факту подобных зон немного

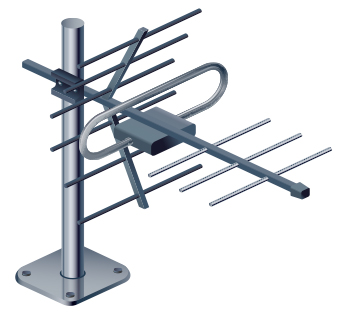

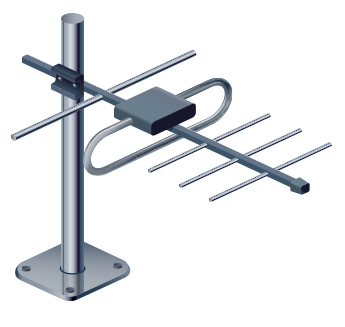

Наружная антенна

Такое устройство лучший вариант для тех, кто живет в частном доме. Особенно удобно, если поблизости расположена телевышка, с которой можно ловить ДМВ. Плюс антенны в том, что это недорогая конструкция и не придется платить за доступ. Ее не так сложно собрать самостоятельно, имея определенные навыки в радиотехнике.

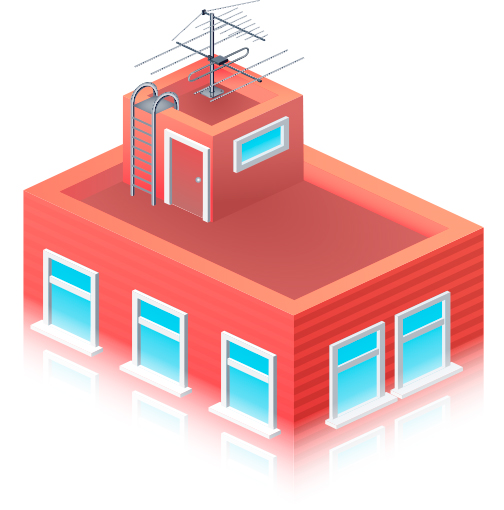

Коллективная антенна

Если вы живете в доме, где пять и более этажей, то удобнее всего пользоваться коллективной антенной. Они принимают сигнал, а затем усиливают его, и он по кабелю распространяется по квартирам. Коллективные антенны обеспечивают высокое качество сигнала.

Но есть и минусы. Придется приглашать специалистов для установки и платить абонентскую плату. Здесь надо заручиться поддержкой соседей и устанавливать антенну вскладчину.

Тип усиления сигнала

Важно еще понять какая антенна подойдет вам, пассивная или активная. Пассивные устанавливаются там, где сигнал имеет достаточную мощность

Они принимают и передают сигнал усиливая его за счет своей конструкции. Активных элементов усиления у них нет, но и помехи в передаваемый сигнал они не вносят. Они лучше всего подходят, когда сигнал надо принимать на небольшом расстоянии от вышки

Пассивные устанавливаются там, где сигнал имеет достаточную мощность. Они принимают и передают сигнал усиливая его за счет своей конструкции. Активных элементов усиления у них нет, но и помехи в передаваемый сигнал они не вносят. Они лучше всего подходят, когда сигнал надо принимать на небольшом расстоянии от вышки.

Если дом находится на большом расстоянии от башни, то подойдет пассивная антенна с высоким коэффициентом усиления. Но когда телеприем хороший, такая антенна только повредит, поскольку из-за усилителя начнут возникать помехи. Однако для сельской местности она очень даже неплохой вариант.

Активные антенны способны усиливать сигнал не только за счет своей конструкции, но и особого усилителя, который обычно находится внутри корпуса и требует подключения к электросети. Такая антенна работает с прямым и отраженным сигналом. В холмистой местности или при плотной застройке – такое устройство практически незаменимо.

Диапазон частот

Для цифрового ТВ однозначно подойдет дециметровые и всеволновые антенны.

Дециметровые отличаются тем, что их элементы для приема небольшие, их длина варьируется от 15 до 40 см.

Всеволновые включают в себя как длинные, так и короткие элементы. На них можно увидеть длинные «усы», которые желательно демонтировать, так как для приема цифрового сигнала они не пригодятся.

Популярные модели комнатных антенн для цифрового телевидения DVB T2

На формирование рейтинга ушло очень много времени, так как экспертам нашей редакции приходилось анализировать массу нюансов, отвечающих за работоспособность приёмников. Также стоит сразу заметить, что некоторые параметры, которые идеально проявляют себя в конкретных условиях, могут быть неуместны в других ситуациях. Если, например, в частном спальном районе приборы идеально принимают сигнал, то в многоэтажках изображение будет передаваться со значительным искажением. Но давайте детальнее рассмотрим комнатные антенны, которые завоевали свою популярность в 2021 году во многих регионах РФ.

Комнатная антенна TV Viva BAS-5304-DX

Потеря сигнала может происходить не только из-за длины кабеля, но и из-за его изношенности. Компактная комнатная антенна одинаково подойдет и для плазменных, и для обычных телевизоров с кинескопом. Устройство надежно крепится к корпусу ретранслятора, а также может стоять на поверхности стола или подоконнике.

Коэффициент усиления	Рабочее напряжение	Длина кабеля, м	Волновое сопротивление	Блок питания
42	12	1,8	75	Да

Viva BAS 5304 DX

РЭМО Digital — комнатная антенна с большими возможностями

Чем выше выходное сопротивление, тем ниже вероятность передачи качественного изображения Установив такой прибор у себя дома и правильно подключив его к телевизору, вы получаете моментальный доступ к большинству развлекательных каналов. Вы ещё не видели настолько чёткое цифровое изображение.

Тип антенны	Максимальный коэффициент усиления	Номинальное напряжение, V	Масса, кг	Формат сигнала
активная	31,5	220	0,2	DVB-T2

Комнатная антенна ЭМО Digital

ONE For All SV9015 — комнатная антенна с качественными характеристиками

Если комнатная антенна передает сигнал со «снегом», нужно настроить ее в правильном направлении. Устройство для приема цифрового сигнала отлично выполняет свои задачи непосредственно в помещении. Не создает помех для других приемников в отличие от антенн метрового типа преобразования сигнала.

Тип антенны	Номинальное напряжение, V	Стандарт вещания	Блок питания	Комплектация
активная	220	DVB-T2	есть	Устройство и руководство

ONE For All SV9015

Внутренняя антенна РЭМО Интер 2.0 с дизайнерским корпусом

Тип преемника	Коэффициент усиления	Высота, см	Вес	Номинальное напряжение
активный	42	8,2	0,6	220

Комнатная антенна РЭМО Интер 2.0

Комнатная антенна Ritmix RTA-010 для цифрового и аналогового ТВ

Телевизионные антенны с блоком питания могут не подходить к конкретной модели устройства воспроизведения. Если в качестве приемника у вас есть данный агрегат, вам больше не стоит беспокоиться о покупке новой антенны для приема цифровых сигналов для телевидения. Это устройство одинаково хорошо передает информацию в двух популярных форматах.

Тип антенны	Длина усов, м	Коэффициент усиления	Выходное сопротивление	Формат передачи сигнала
пассивная	0,8	5	75	UHF (470–862 МГц), VHF (87,5–230 МГц), FM

Комнатная антенна Ritmix RTA-010

Параметры качественной передачи сигнала

Цифровой телевизионный сигнал приходит к устройству с конечным количеством энергии. Для того чтобы стандартизировать и измерять этот показатель, используют термин «запас шума», выраженный в децибелах (дБ), он представляет величину шума, при которой сигнал больше не будет приниматься. Идеального пространство сегодня не существует, сигнал все время встречает препятствие на пути от вышки. Любые помехи между нею и принимающей антенной — это шум, вычитаемый из запаса мощности. То есть он влияет на качество «картинки». Показатель нужно учитывать перед тем, как настроить антенну на телевизоре.

Если запас по шуму больше 0, он может быть принят тюнером для отображения канала на ТВ. При этом в линии между антенной и ТВ-тюнером присутствует свой шум, который вызван коаксиальным кабелем, разветвителями сигнала и тюнером, принимающим сигнал. Любой компонент между антенной и приемником может генерировать шум.

Если шум слишком велик, это может привести к отрицательному показателю и отсутствию приема. Перед тем как настроить антенну на телевизоре, нужно решить, как правильно расположить ее, для чего понадобятся две важные информации. Во-первых, какие каналы имеют положительный запас шума в местоположении. во-вторых, в каком направлении вышка генерирует сигнал.

Использование инструмента анализа сигналов от TVFool.com поможет установить запас по шуму (NM) и направление в градусах («Magn» под азимутом) для тонкой настройки антенны.

Какие телевизоры поддерживают цифровой формат вещания

Современные телевизоры, способные принимать цифровой сигнал, функционируют по стандарту DVB-T2. Они оборудованы соответствующими комплектующими и могут переходить на новый формат вещания без подсоединения дополнительных телекоммуникационных приборов. О настройке на новых моделях у нас есть отдельная инструкция «как настроить цифровые каналы».

Стандарт DVB-T2 поддерживается всеми телевизорами от следующих производителей:

• Samsung;
• LG;
• Dexp;
• Sony;

Не поддерживают цифровой формат вещания телевизионные устройства со стандартом DVB-T, обрабатывающим исключительно аналоговый сигнал. Модели с данной технологией вещания выпускались вплоть до 2013 г. Для настройки цифровых каналов понадобится приставка со встроенным стандартом DVB-T2.

Пример приставки со стандартом DVB-T2

Для проверки телевизора на предмет поддержки стандарта DVB-T2 необходимо прочитать инструкцию или обратиться в техническую поддержку производителей устройства. Но самое простое это заглянуть на разъемы вашего ТВ. Если есть разъемы для тюльпанов или SCART, то вы можете докупив приставку настроить цифровые каналы и бесплатно их смотреть.

У кого только SCART разъем, то надо будет купить еще переходник под тюльпаны.

У кого очень старые ТВ «ящики» смотрите инструкцию ниже.

Подойдет ли старая антенна от аналогово тв

Да подойдет.

Если вы живете в городе на высоких этажах, то вы можете вначале подключив приставку посмотреть, будет ли находить цифровые каналы. Если каналы найдутся, то покупать или подключать старую антенну не придется. Там где слабый уровень сигнала без антенны не обойтись, возможно даже понадобится активная антенна с питанием.

Антенны, а также приставки недорого можно купить в Китае:

Антенны: https://it-increment.ru/url/antena-dvb-t2ог

Приставки: https://it-increment.ru/url/dvb-t2-pristavka

Платно или бесплатно: как лучше смотреть цифровое ТВ?

Большое дело, если у вас есть цифровой телевизор последних поколений. Когда формат DVB-T2 телевизором поддерживается, делается всего несколько шагов для подключения. Тогда его можно будет смотреть, не тратя лишние средства. Для начала нужно выключить телевизор из розетки, если он включен. Затем подключите антенный кабель, для которого есть специальный разъем. Когда кабель будет подключен, снова включите ваш телеприемник и войдите в настройки. Там найдите соответствующий раздел и произведите активацию тюнера. После этого можно будет включить поиск на автомате, или произвести поиск программ вручную. Таким образом появится возможность смотреть 20-30 каналов.

Когда в ТВ нет встроенных тюнеров и ресиверов, купите приставку для подключения «цифры». Конечно, потребуются дополнительные средства, но приставки стоят сравнительно в недорого, и обойдутся гораздо дешевле, чем новый телевизор.

Приставки можно приобрести:

• простые (800 руб. и выше);
• андроид с вай-фай, USB (2 тысячи руб. и выше);
• смарт ТВ (3 тысячи руб. и выше).

С возможностями приставки ознакомьтесь при покупке. Например android-приставки транслируют телетекст, могут предложить отложенную запись, а SMART позволяют создавать видеоролики и выходить в соцсети.

Настройка изображения

Настройка изображения телевизора делается так: в «Сервисном меню» находят строку «Изображение». Появятся нужные параметры: «Контраст», «Яркость», «Чёткость» и «Цвет». Стрелками курсора меняют их, подбирая самые подходящие для глаза.

Однажды настроив тв самостоятельно, каждый пользователь сможет применить эти знания вновь, без них не обойтись, ведь очень часто в сети появляются новые телевизионные каналы или меняется источник сигнала. Мастера ждать надо часами, в то время, когда вся настройка ТВ занимает несколько минут, а главное, не придётся пропустить любимую передачу.

Настройка антенны и цифровой приставки DVB-T2

Первым делом надо определить местонахождение ближайшей вышки. Для этого воспользуйтесь онлайн-сервисами. Ближайшую к вам точку трансляции ЦЭТВ (цифрового эфирного телевидения) можно найти на сайте РТРС.

карта точек трансляции ЦЭТВ

С помощью карты охвата ЦТВ, также можно посмотреть ТВК (частоту передачи вашего пакета каналов), рядом будет указан статус (вещает, ожидает).

После этого определитесь с местом и способом крепления антенны. Уличные антенны надо направлять четко на источник сигнала, чтобы повысить качество передачи. Когда нашли самое удачное месторасположение, закрепите антенну с возможностью ее чуть двигать для более точной настройки в дальнейшем. В квартирах можно крепить антенну к балконной, оконной раме, ближайшей стене или на крыше (если последний этаж). В загородном доме потребуется мачта (труба диаметром 4–5 см) и кронштейн для закрепления. Далее проводим кабель по дому до цифровой приставки, эстетично выглядит, если спрятать его в кабель-канал.

Телевизионная антенна для дачи где и как установить

Прежде чем вы приступите к установке антенны в частном доме определите место расположения ближайшей вышки или ретранслятора. Сделать это можно указав свое расположение на карте охвата ЦЭТВ

Узнав километраж можно покупать оборудование. Что потребуется для установки наружных антенн:

1. Антенна если следуете нашим советам, то из перечисленных;
2. Коаксиальный кабель (RG 6 professional сталь, SAT 703, SAT 50 медь);
3. F коннекторы, TV штекер (по количеству соединений);
4. Грозозащита на кабель (по желанию, но если вы хотите установить антенну на мачту то лучше ее поставить цена вопроса 300-350 руб.)
5. Кронштейн или мачта;
6. Стяжки и клипсы для крепления кабеля;
7. Прибор, цифровая приставка с телевизором или телевизор с поддержкой dvb-t2 для настройки;
8. Усилитель тв сигнала и делители (если потребуется).
9. Крепеж для кронштейна или мачты. Решайте сами, какой крепеж вам подойдет (саморезы, шпильки, анкера и т. д.).
10. Перфоратор или дрель, сверло либо бур диаметром 8 мм. под кабель. Ножик для зачистки кабеля, кусачки далее по обстоятельствам кому, что может потребоваться.

По оборудованию все. Куда направлять вы определили по карте. Дальше рассмотрим варианты установки телевизионных антенн.

Функция автосохранения Samsung

Для настройки как цифровых, так и аналоговых каналов можно использовать функцию автосохранения ТВ. Перед тем как настроить цифровую антенну на телевизоре Samsung, выполняют поиск и сохранение доступных цифровых каналов выполняют:

1. Нажимают кнопку MENU на пульте дистанционного управления.
2. Используют кнопки со стрелками вверх для навигации.
3. Прокручивают вниз до автосохранения и нажимают кнопку ENTER.
4. Выбирают тип антенны – воздушная или кабельная, нажимают кнопку ENTER.
5. Выбирают источник канала и нажимают кнопку ENTER.
6. Выбирают Цифровой, нажимают кнопку ENTER.
7. Выбирают Поиск, нажимают кнопку ENTER.
8. Это запускает процесс сканирования доступных аналоговых каналов.

Можно ли перевести ЛДжи с аналогового ТВ на прием «цифры» без приставки?

Чтобы понять, как перенастроить телевизор на цифровое телевидение, надо узнать, есть ли в нем модуль приема DVB T2. Модели LG, выпущенные в 2012 году и позднее, оснащены цифровыми модулями. Эти устройства могут принимать цифровое вещание без дополнительного оборудования.

Важно! Для перехода телевизор должен быть оснащен именно модулем DVB-T2. Тюнер DBV-T не сможет принимать новый формат вещания

Уточнить версию модуля можно в инструкции по эксплуатации.

Если документация на устройство не сохранилась, ее всегда можно найти на официальном сайте компании-производителя www.lg.com.

Как настроить качество сигнала на антенне

Если после подключения антенны к телевизору или ресиверу сигнал начал пропадать понадобится определить его уровень и выполнить настройку. Для этого понадобится следующее:

• Обесточить все приборы.
• Коаксиальный кабель соединить одним концом с антенной, другой же вставить в гнездо «ANT IN» на ТВ-панели или «RF IN» на приставке.
• Далее соединить телевизор с ресивером через разъемы RCA или HDMI (в зависимости от того, какой имеется в наличии).
• Вставить вилку в розетку и включить телевизор. Указать используемый источник сигнала.
• Когда появится окно меню ресивера, нажать на пульте ДУ кнопку «Menu».

  Выбрать опцию «Поиск», перейти в режим «Ручной поиск» и установить диапазон «UHF» (ДМВ).

• Если все сделано правильно, должны появиться две шкалы. Одна отражает мощность, другая — качество сигнала.

• Теперь нужно подойти к антенне, а помощника попросить понаблюдать за изменением уровней. Выполняя медленные вращения в разные стороны (реакция сигнала на действие приходит с задержкой) добиться того, чтобы шкалы были максимально заполнены.

• Выбрав наилучшее положение, надежно закрепить антенну.

Разъёмы и их назначение

Рис 5 Разъемы на новых телевизорах

Scart

Через Scart, также именуемый евро-разъёмом, можно подключать такие устройства, как домашний кинотеатр. Он – один из разъёмов с многолетней историей. Благодаря ему осуществимо подключение приставки цифрового ТВ к старому телевизору.

Тюльпан RCA

RCA, а в народе – тюльпан, является аббревиатурой от названия Radio Corporation of America, которая представила этот разъем на рынок в сороковые годы для подключения монофонических проигрывателей к усилителям. Такое соединение использует асимметричные сигналы, оно уязвимо для разности потенциалов между корпусами приборов и восприимчиво к электромагнитным помехам.

YPbPr и YCbCr интерфейсы компонентные

YPbPr (так называемое компонентное видео) – стандарт аналогового изображения, до недавнего времени популярный в профессиональных приложениях. В последнее время выходит из употребления для цифрового телевидения. Сущность этого стандарта состоит в передаче сигнала с использованием трёх компонентов (компонентов), передаваемых независимыми кабелями, для уменьшения воздействия внешних помех и потери сигнала.

YCbCr – модель цветового пространства, используемая для цифровой передачи и хранения изображений и видео. Она использует три типа данных: компонент яркости, и две дифференциальных составляющих цветности, представленных разностью между яркостью и двумя основными цветами стандарта RGB.

RF интерфейс

Это наиболее знакомый многим радиочастотный разъём для антенных кабелей

Первое гнездо, на которое вы обратите внимание при подключении ресивера к телевизору. Через него будет входить закодированный антенный сигнал

HDMI

Разъем HDMI типичен для подключения цифрового телевизионного приёмника к современному плоскому телевизору. Самая главная эксплуатационная характеристика HDMI – при передаче этим интерфейсом видеосигнал и аудиосигнал не ухудшаются, не искажаются и не изменяются. Некачественный или бракованный кабель HDMI не ухудшит качества изображения: он или передаст сигнал без искажений, или не передаст совсем.
